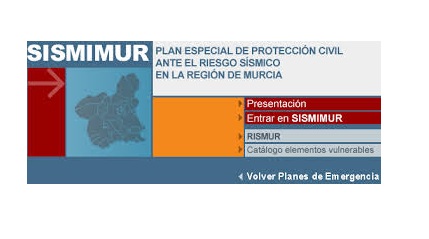

SISMIMUR. Plan Especial de Protección Civil ante el Riesgo Sísmico en la Región de Murcia
Introducción
La Norma Básica de Protección Civil, aprobada por el Real Decreto 407/1992, de 24 de abril, como complemento y desarrollo de la Ley 2/1985, de 21 de enero, sobre Protección Civil, incluyó entre los riesgos susceptibles de originar una situación catastrófica, y que por ello debían ser objeto de planificación especial, el concerniente a los movimientos sísmicos, debido a la posibilidad de que puedan generar consecuencias desastrosas para las personas y los bienes.
Por su parte, el Plan Territorial de Protección Civil de la Región de Murcia (PLATEMUR), en el marco competencial que el ordenamiento jurídico atribuye a la Comunidad Autónoma, prevé específicamente la necesidad de elaborar un plan autonómico para hacer frente al riesgo derivado de los terremotos dentro del territorio de la Comunidad Autónoma de la Región de Murcia.
Se justifica por tanto, la necesidad de disponer en la Comunidad Autónoma del Plan Especial de Protección Civil ante el Riesgo Sísmico en la Región de Murcia (SISMIMUR) que asegure la intervención eficaz y coordinada de los recursos y medios disponibles, con el fin de limitar las consecuencias de los posibles terremotos que se puedan producir sobre las personas, los bienes y el medio ambiente.
Los terremotos son uno de los fenómenos naturales con mayor capacidad para producir consecuencias catastróficas, pudiendo dar lugar a cuantiosos daños en edificaciones, infraestructuras y otros bienes materiales, interrumpir gravemente el funcionamiento de servicios esenciales y ocasionar numerosas víctimas entre la población afectada.
El riesgo sísmico en España puede calificarse de moderado, pero su historia sísmica nos recuerda que ha habido en los últimos 600 años al menos 12 grandes terremotos producidos
En la Región de Murcia, los terremotos registrados en el último siglo han alcanzado magnitudes moderadas nunca superiores a Mw 5,0. Sin embargo, los catálogos de sismicidad histórica indican que en los últimos 500 años se han registrado más de diez sismos de intensidad (MSK) mayor o igual a VIII que han causado numerosos daños humanos y materiales. Este hecho unido a la ocurrencia en los últimos años de varias series de terremotos que han causado numerosos daños, así como gran alarma social, indican que la Región de Murcia es una zona sísmicamente activa con un potencial sísmico importante que hay que analizar teniendo en cuenta las peculiaridades de la Región.
Por lo tanto, es necesario desarrollar un plan que de una repuesta rápida y eficaz dirigida a minimizar los posibles daños a las personas, bienes y medio ambiente, y que permita restablecer los servicios básicos para la población en el menor tiempo posible.

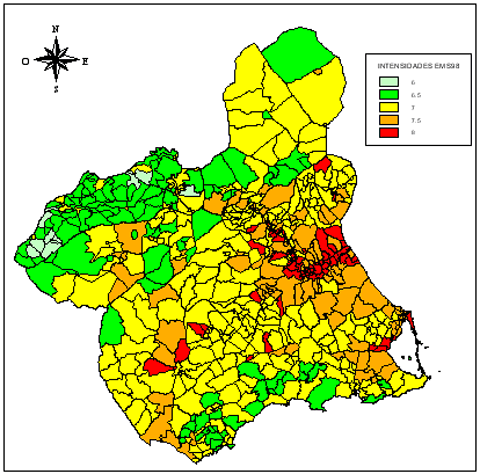

En este documento se concreta la peligrosidad sísmica, la estimación de la vulnerabilidad, el riesgo sísmico en término de daños, se elabora un catálogo de elementos de riesgo para las construcciones de especial importancia que están ubicadas en zonas donde la intensidad pueda ser igual o superior a VII para un periodo de retorno de 475 años, se exponen las fases de emergencia que se pueden producir, se detalla la estructura y organización del plan, los procedimientos de información a la población, seguimiento y notificación, la operatividad de los distintos grupos, los procedimientos de coordinación con el plan estatal, los contenidos de los planes de actuación de ámbito local para todos los ayuntamientos de la Región, los pasos para su aprobación, el mantenimiento y la revisión del plan y la catalogación de medios y recursos específicos. La información de estos apartados son ampliados mediante anexos.
Para la elaboración de este Plan, ha sido fundamental la elaboración del Proyecto RISMUR el cual ha sido encargado y financiado por el Instituto Geográfico Nacional junto con la Dirección General de Emergencias de la Región de Murcia. El Proyecto ha sido desarrollado por un equipo multidisciplinar formado por la Escuela Técnica Superior de Ingeniería Topográfica, Geodesia y Cartográfica de la Universidad Politécnica de Madrid, por la Facultad de Ciencias Geológicas de la Universidad Complutense de Madrid y por un arquitecto especializado en vulnerabilidad sísmica. Del RISMUR se han extraído las conclusiones más relevantes sobre la «Evaluación de la peligrosidad sísmica», «Geotecnia y análisis del efecto sísmico local del terreno», «Vulnerabilidad de la edificación», » Acumulación de esfuerzos» y la «Evaluación del riesgo sísmico».
Todas las citas referentes a los estudios que se han ido consultando, las metodologías desarrolladas y las relaciones empleadas, aparecen desarrolladas en el RISMUR.
Marco Geodinámico, Sismotectónico y Geológico
En un marco geodinámico global la Región de Murcia se localiza en el interior del Orógeno Bético (Cordilleras Béticas), el cual comprende la parte continental española de la zona de contacto entre las placas tectónicas de África e Iberia. Dicha zona se caracteriza por la ausencia de un accidente principal que absorba la deformación producida por el empuje de ambas placas. Por el contrario, la deformación producida por la convergencia de éstas se reparte en una banda de dirección general E-W y de unos 400 km de ancho.
Las medidas de movimientos relativos entre las placas obtenidas a través de observaciones de interferometría especial indican una velocidad de movimiento relativo en el centro de la Península Ibérica entre la placa Ibérica y la placa Africana de 0,2 mm/año según una dirección NO-SE. Ello parece indicar que el 95 % de los 4 mm/año de la tasa de movimiento entre la placa Ibérica y la placa Africana es absorbida por la deformación en las cordilleras Béticas, Mar de Alborán, Rif y Tell.
Tanto de la evolución tectónica regional como de la dinámica cortical actual de la Región de Murcia y su entorno se deduce que desde el Mioceno superior hasta la actualidad la zona ha estado sometida a un campo de esfuerzos compresivo controlado por la convergencia entre las placas Africana y Euroasiática (Ibérica) según una dirección aproximadamente NO-SE.
El modelo del corredor sigmoidal propuesto por Silva y otros para la tectónica cuaternaria de las Béticas Orientales, explica el paisaje del Sureste de España, la formación de cuencas, la indentación del arco de Águilas, las notables variaciones del espesor de la corteza, la separación de los mantos béticos respecto a la corteza inferior, etc., permitiendo clasificar las fallas por orden de importancia.
A lo largo de esta banda la sismicidad se distribuye predominantemente de modo difuso. Este hecho contrasta con la mayor linealidad que presenta la distribución de epicentros al oeste y este de la Península Ibérica, a lo largo de la Falla de Azores-Gibraltar y norte de Argelia y Túnez, respectivamente. Además de la banda anterior, la distribución de epicentros marca otra clara franja de dirección NNE-SSW y unos 100 km de ancho, que discurre desde el sur de Marruecos hasta Alicante. Esta banda constituye además, de manera aproximada, el límite oriental de la distribución de sismicidad en el Mar Mediterráneo, separando al oeste el Mar de Alborán de la Cuenca Sur-Balear.
La repartición de la deformación producida por la convergencia entre las placas Africana e Ibérica en un área tan extensa, unido a la relativamente baja velocidad de acercamiento entre las placas, determinan, en parte, el nivel de peligrosidad sísmica de la Región de Murcia. Concretamente en las Cordilleras Béticas la ocurrencia de sismicidad se atribuye fundamentalmente a roturas en pequeñas fallas secundarias distribuidas extensamente por el territorio. Esta situación refleja cómo la liberación de energía sísmica producto de la convergencia África-Iberia tiene lugar preferentemente a través de pequeños terremotos dispersos, en lugar de a través de grandes terremotos singulares.
Conceptos Básicos
Aceleración sísmica: Aceleración del movimiento del terreno producido por las ondas sísmicas generadas por un terremoto.
Aceleración espectral (de periodo ) (SA ()): Es la aceleración máxima de respuesta de un oscilador libre de un grado de libertad, ante un movimiento de entrada en su base y de periodo . La velocidad espectral y la aceleración espectral se pueden relacionar mediante la expresión
Aceleración pico del suelo (PGA): Valor máximo que toma la aceleración en el acelerograma. Normalmente se considera que la PGA es la aceleración espectral de periodo cero.
Árbol lógico: Herramienta lógica que se utiliza para incorporar distintas opciones en el cálculo de la peligrosidad sísmica, asignándoles pesos que representan la verosimilitud del analista de que la opción correspondiente reproduzca el caso real. El árbol lógico se compone de nodos, que representan elementos que intervienen en el cálculo, y ramas, que representan diferentes opciones alternativas para esos elementos.
Coordenadas hipocentrales: Son las coordenadas del foco sísmico. Están formadas por las coordenadas epicentrales y la profundidad focal.
Desagregación: Técnica de tratamiento de los resultados del estudio probabilista de peligrosidad sísmica utilizada para definir el terremoto de control. Consiste en determinar las contribuciones relativas a la peligrosidad de diferentes intervalos de magnitud, distancia y otras variables, siendo el intervalo que mayor contribución presenta el que define el terremoto de control. La desagregación se puede realizar para cada variable por separado o para varias variables conjuntamente.
Elementos en riesgo: Población, edificaciones, obras de ingeniería civil, actividades económicas y servicios públicos que se encuentren en peligro en un área determinada.
Epicentro: Proyección del hipocentro sobre la superficie terrestre.
Escala EMS: Escala Europea de Intensidad Macrosísmica (en inglés, European Macroseismic Scale)
Escala MSK: Escala de Intensidad Macrosísmica de Medvedev, Sponheuer y Karnik, ampliamente utilizada en Europa, sobre todo hasta la aparición de la escala EMS.
Falla: Zona de fractura dentro de la Tierra en la que se ha producido movimiento relativo entre las dos partes en las que queda dividida la misma.
Falla activa: Falla que presenta evidencias de movimiento en tiempos recientes (por ejemplo, en los últimos 10.000 años).
Hipocentro: Punto donde se produce el terremoto.
Intensidad sísmica: Número escalado que indica los daños o efectos de un terremoto en un lugar determinado sobre las personas, estructuras y material terrestre. La escala ampliamente utilizada en Europa y España era la MSK, con grados de I a XII, hasta la aparición de la escala EMS (Escala Europea de Intensidad Macrosísmica).
Isosista: Línea que une puntos de igual intensidad sísmica.
Magnitud: Cuantificación de la energía liberada por un terremoto basada en la medida instrumental de la amplitud de las ondas sísmicas. Hay diferentes escalas dependiendo del tipo de onda medida. La más utilizada es la escala de Richter.
Magnitud de la fase Lg (mbLg): Parámetro de tamaño del terremoto que se basa en la amplitud y en el periodo del tren de ondas Lg. Es el tipo de magnitud utilizado en el catálogo del IGN.
Magnitud momento (Mw): Parámetro de tamaño del terremoto derivado del momento sísmico escalar, que se define como el producto de la superficie de ruptura en el plano de falla, el desplazamiento neto en la falla ó dislocación y el coeficiente de rigidez. Es el parámetro de tamaño que mejor correlaciona con la energía liberada por el terremoto.
Magnitud de ondas internas (mb): Parámetro de tamaño del terremoto deducido a partir de la amplitud y del periodo de ondas internas.
Magnitud de ondas superficiales (Ms): Parámetro de tamaño del terremoto deducido a partir de la amplitud y del periodo de ondas superficiales.
Método determinista: Método de cálculo de la peligrosidad sísmica basado en la hipótesis de que la sismicidad futura será igual que la ocurrida en el pasado.
